箱式热风木材枯燥机
作者:中创仪器
发布时间:2016-02-26 14:02
浏览量:
▲ 范围
本规范规矩了箱式热风木材枯燥机(以下简称枯燥机)的构造型式,基本参数,技能要求,实验办法,查验规矩及包装、运送、储存等要求。
本规范适用于生物质(木材边角料等)为主要燃料的箱式热风木材枯燥机,液化石油气、煤炭、燃料油为燃料的箱式热风木材枯燥机亦可参照履行。
▲ 引证规范
下列规范所包括的条文,经过在本规范中引证而构变成本规范的条文。本规范出书时,所示版别均为有用。一切规范都会被修订,运用本规范的各方应讨论运用下列规范版别的可能性。
GB 191—2000包装储运图示标志
GB/T 1931—1991木材含水率测定办法
GB/T 6491—1999锯材枯燥质量
GB/T 13306—1991标牌
SJ/T 10674—1995涂料涂覆通用技能条件
▲ 型式与基本参数
★ 构造型式
★ 枯燥机为箱式(单箱或多箱),以强行循环的热空气为枯燥介质。
★ 枯燥机主要由烘箱、内置式焚烧炉、热交换器、排气管路、轴流风机等构成。
★ 当需要增湿烘干木材时,能够添加蒸汽炉。
★ 类型

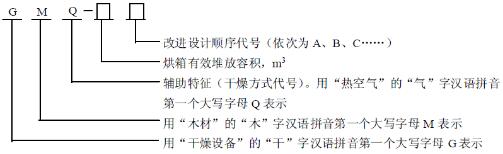

★ 类型表示办法
![类型表示办法](/uploads/160226/2-160226142935D1.jpg)
★ 符号示例
干燥机烘箱的有用堆积容积是16m3、次规划的箱式热风木材干燥机:GMQ–16。
干燥机烘箱的有用堆积容积是16m3、次改进规划的箱式热风木材干燥机:GMQ–16A。
★ 基本参数

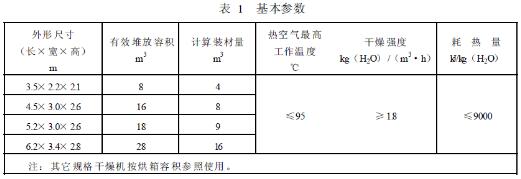

干燥机的基本参数应契合表1规则。
![干燥机的基本参数表](/uploads/160226/2-160226143029291.jpg)
▲ 要求
★ 枯燥机应契合本标准规矩,并按经规矩程序同意的图样和技术文件或供需双方协议要求制作。
★ 枯燥机空载时能将热空气均匀地送入烘箱,烘箱内各点的温差不大于4℃。多箱枯燥机各烘箱的温差不大于5℃。
★ 轴流风机内置电机的表面温度不高于65℃,外置电机温升不大于35℃。
★ 带电部件的冷态绝缘电阻大于1MΩ。
★ 金属表面涂层外观质量应契合SJ/T 10674—1995的1.★ 中Ⅱ级涂层外观质量要求。
★ 锯材经枯燥机枯燥处理后,其枯燥质量应契合GB/T 6491中Ⅱ级枯燥质量要求(或契合供需双方合同规矩的质量要求)。
★ 枯燥机的枯燥强度应契合表1规矩。
★ 枯燥机的单位耗热量应契合表1规矩。
★ 在用户恪守枯燥机保护和正确操作运用规矩下,枯燥机主机牢靠作业时间应大于5000h。
▲ 试验办法
★ 枯燥机型式试验条件及技术要求按附录A规矩进行。
★ 枯燥机烘箱的温差用精度不低于★ 级温度计进行测定,箱内温差应取均匀分布5个以上的测点,以测定温差,多箱温差应在各烘箱热空气进口处均匀分布3个测点,以三点所测温度的平均值来核算各烘箱温差。
★ 烘箱尺度用钢卷尺进行测量。
★ 热空气作业温度用精度不低于★ 级温度计(表)进行测量。
★ 轴流风机电机的表面温度及温升用精度不低于★ 级的温度计进行测定,枯燥机作业2h后在电机的前盖、后盖、机体中部三点方位测量,取平均值。
★ 带电部件冷态绝缘电阻,用精度不低于★ 级的绝缘测试仪测定。
★ 金属表面涂层外观质量用目测。
★ 锯材含水率按GB/T 1931规矩进行测定。
★ 锯材枯燥处理后其质量按GB/T 6491中Ⅱ级要求进行检查。
★ 枯燥机枯燥强度按附录B规矩进行核算。
★ 枯燥机耗热量按附录C规矩进行核算。
