金属材料弹性模量和泊松比实验实验报告
作者:中创仪器
发布时间:2016-01-22 15:01
浏览量:
★ 实验报告
★ 实验报告一般应包含以下内容:
1. 本国家规范编号及所选用的办法(静态法或动态法) ;
2. 试样标识;
3. 材料称号及有关信息;
4. 试样形状和尺度;
5. 实验仪器有关信息;
6. 实验温度;
7. 所测功能成果。
★ 静态法的实验报告还应包含以下内容:
试样取样方向和方位。
★ 动态法的实验报告还应包含以下内容:
1) 试样的制备办法及外表状况,假如材料是各向异性的,则应列出试样取样方向;
2) 所选用的实验办法的特征;
3) 测验过程中的搅扰状况等s
4) 精度预算。
( 材料性附录)
电阻应变计测定弹性模量办法
★ 实验原理
将电阻应变计粘贴在试样外表,经过电阻应变仪测量试样受力变形时所导致的电阻改变,并将其改变量转化为应变值。
★ 实验仪器
★ 测量用的静态电阻应变仪或动态应变仪应按JJG 623 进行查验。
★ 电阻应变计应符合GB/T 13 992 中的A 级要求。
★ 试样
★ 试样的制备及加工应符合本实验办法规范的规则要求。
★ 试样尺度应满意应变计的尺度要求,关于矩形截面试样最小宽度不小于应变计基底宽度+2 mro ,关于圆截面试样其平行长度直径应不小于10 mm 。
★ 实验
★ 外观查看应变计,应当丝栅不乱,无氧化,引线结实。主张选用0.1 n 精度电桥测量每个应变计阻值,查看电阻有无变值或呈现飘移等景象,每片之闰的阻值误差不超越土0.1 n 。
★ 试样贴片处应进行必要的机械打磨,外表粗糙度在Ra l. 6 μm~2. 5μm 为宜。用划针在测点处划出贴片定位线,用浸有丙翻或无水乙醇脱脂棉球将贴片方位及周围擦拭洁净,直至棉球皎白停止。
★ 在应变计基底面和贴片处涂改一层薄薄的粘结胶,然后把应变计对准试样的贴片符号处,用一小片塑料(如聚四氟乙烯〉薄膜盖在应变计上,再用大拇指欺凌,从应变计一端开端作无滑动的翻滚,将应变计下的剩余胶水或气泡扫除。
★ 引荐在拉、压试样轴线两边对称方位各贴一电阻应变计,应变片轴线应与试样轴线平行或笔直。
★ 已装置结束的电阻应变计,应进行应变计质量查看,查看是不是有断丝景象,阻值是不是与本来一样,绝缘电阻是不是满意测量要求。
★ 测量导线与应变计引出线衔接的焊点要小而结实,并确保焊点与被测外表的杰出绝缘和固定。

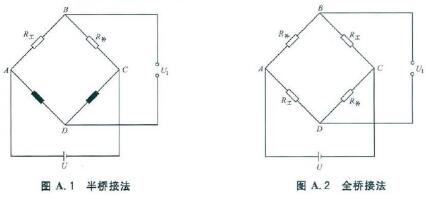

★ 电阻应变计与应变仪的桥路衔接一般选用半桥(见图A. l)或全桥(见图A.2) 方法衔接。
![电阻应变计与应变仪的桥路衔接](/uploads/160122/2-160122150J6229.jpg)
★ 半桥接法:将试样两边各张贴的沿轴向两电阻应变计(简称作业片)的两头别离接在应变仪的A 、B 接线端上,温度抵偿片接到应变仪的B 、C 接线端上。如图A.1 所示。当试样轴向受力时,电阻应变仪即可测得对应实验力下的轴向应变。
★ 全桥接法:把两片轴向的作业片和两片温度抵偿片按图A.2 所示办法接人应变仪的A、B、C、D 接线端中。当试样轴向受力时,电阻应变仪即可测得对应实验力下的轴向应变,由于应变仪显现的应变是两片应变计的应变之和,所以试样轴向应变应为应变仪所显现值的一半,如式(A. 1) 所示:
![试样轴向应变应为应变仪所显现值](/uploads/160122/2-160122150R4201.jpg)
★ 弹性模量的核算
