一、主题内容与适用范围
    本规范规则了腐蚀实验用金属试样的制备、腐蚀产品的去掉和腐蚀丢失的鉴定办法。本规范适用于实验室条件下各种腐蚀实验，也可适用于自然环境条件下各种腐蚀实验试样的制备、清洁和鉴定。
1) 取样
2) 能够直接从产品t取样，也能够从制作产品的同批次原资料中抽取.
3) 本规范不包指产品全体取样.
4) 试样的形状和尺度
5) 试样的形状和尺度出实验日的、资料性质和运用的容器而定，应尽量选用表丽而积与质量之比比位大的，边际面权与总而积之比比值小的试样。

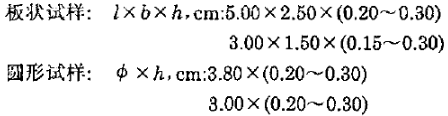

6) 每个试样总表而积不该小于10 cm'. 引荐两种形状的试样，其标准如下:

1) 同批实验的试样形状和标准应一样。
2) 每次实验，最少取3 片平行试样.
3) 试样外表状况调整
4) 腐蚀实验所用试样表丽尽可能模仿产品的表而状况.
5) 试样外表状况调整过程
a. 用金相砂纸或金刚石软膏研磨，磨去试样边际和外表的毛刺。将试样在丙酣、酒精或热碱清洁剂'1'脱脂。
b. 当试样表而存在氧化膜或锈蚀时，通常用3.2 条的化学办法消洗.
c. 将试样川水完全前lít洁净后，放入无水酒精中。
d. 枯燥.
6) 试样冶金状况调整
    在试样制备过程中不该改动其冶金状况.如有改动，成经过随后的热处理、机加工或别的办法予以校对。
7) 试样的测量和称重
    试样的测证和称单:有必要和-清洁和枯燥以后进行.尺‘j 准确到0.01 cm 2 ，质量准确到0.001 g.
二、去掉试样实验后腐蚀产品的办法
1. 电解清洁法

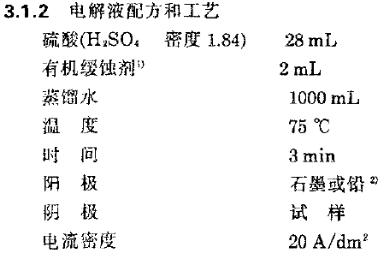

2. 擦去试样表jìíj疏松的腐蚀产品后，将试样浸人电解液中进行电解。

注:1) 可Jll浓度为0.5 g/L 的二邻甲苯硫iW或六协甲基因胶作为缓i虫剂。
1. 选用饰作为阳敬，铅也许会沉积在试梓t. 远成质量丢失的差错。假如试样耐硝酸，则司将试样在1: 1 硝酸中硝浸一下，即可去掉试样的铅.尽管铅沉在!也许导致质量吸失差错，但由于它的腐蚀产品易主除，故仍被击为ITI 极资料。
